智能钢包秤

无线通讯钢包秤

一、概述

钢包定量装车称重适用于钢包称量运输车，现场工况：称量系统采用两个狭长称量箱体焊接在台车车架上，用于承载并称量满载1300℃钢包的钢包罐，称量箱体和信号线受到钢包罐壳体约330℃的高温辐射。

  现场使用环境：具有多钢花、金属粉尘、渣削、热辐射和传导热等恶劣工作条件下正常工作，同时保证可在有限载荷及含冲击、震动、制动、起动、液体晃动等条件下使用。信号传输方式，采用无线数传方式。

二、方案设计

我公司通过实地现场对钢包车装置勘察与现场技术交流，对钢包车的使用工况分析：

   1、现场要分为有称重装置和没有称重装置的钢包车，改造成带有称重设备功能使用，其承载、和安全充分考虑、结合现场情况达到使用要求；创安高温传感器量程问题和连接附件设计，尺寸结合现场特点进行确定安装尺寸；

   2、在原有框架的基础上存在改动因素，甲方进行装载位置改造，创安自动化负责传感器及连接件设计和调试。保障称重稳定、传感器与信号线适合现场使用电气部分采用低功耗自带供电、重量传输采用数字滤波方式、无线遥控大屏显示；保障了现场使用安全稳定、可远距离观察重量和通讯；

   3、采用无线通讯的电气化结构，改变了有线通讯带来的无法长期运行稳定，根据现场的工况及保障人员安全又解决了称重的问题。

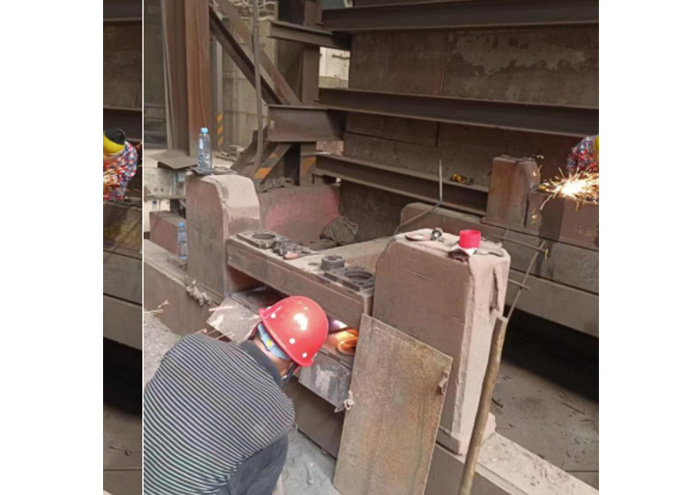

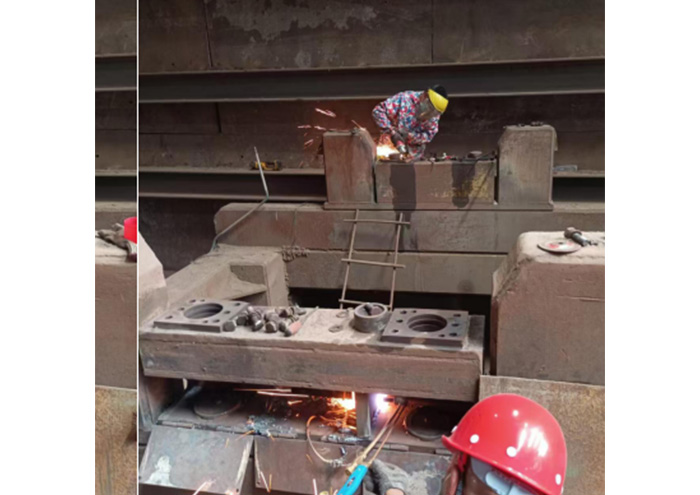

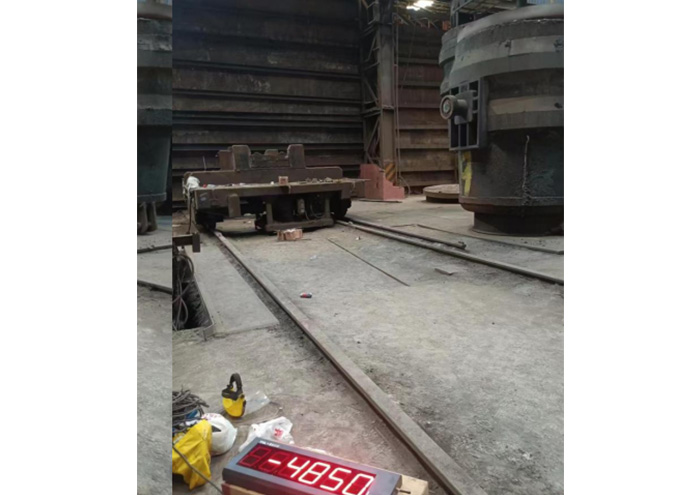

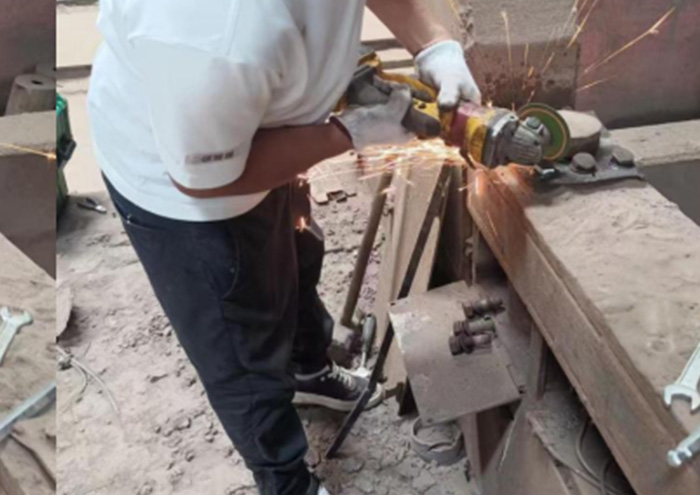

三、项目图片
